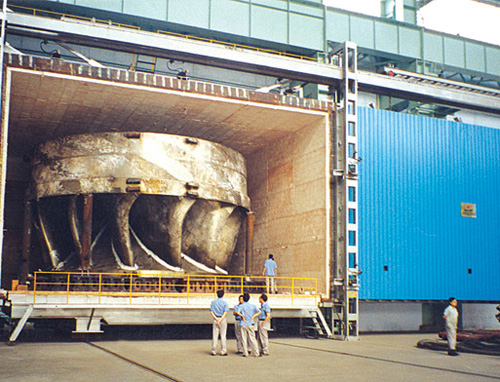

全自動大型平移爐門燃氣臺車爐

      全自動大型平移爐門燃氣臺車爐主要供大型鑄、鍛件淬火回火加熱。

      全自動大型平移爐門燃氣臺車爐的結構形式：由全纖維爐體、全纖維平移爐門、爐車、燃燒系統、排煙系統、密封系統、自控系統、上位工控計算機集散控制系統等主要部分組成。全自動大型平移爐門臺車爐主要由全纖維爐體、全纖維平移爐門、爐車、燃燒系統、排煙系統、密封系統、自控系統等主要部分組成。

      鋼骨架：鋼骨架由型鋼、鋼板等焊接而成，輕巧并可靠。門柱由槽鋼對拼與爐體鋼架連成整體。爐體下部由統一規格的特制鑄件(沙封刀)和鋼板組合而成，鋼骨架上設有平臺、扶梯。爐體上所有需要檢查、檢修、操作和維護的部位，都有平臺和安全扶梯。爐體兩側和爐體后墻，爐門上都設有多個窺視孔，窺視孔視野覆蓋全爐所有區域，便于操作人員了解爐內情況?？紤]到車間高度問題爐門采用平移式結構。爐門向左側或右側有電動傳動系統平移。

      爐襯：除臺車外，采用全耐火纖維結構，熱惰性小，可實現靈活調節爐溫及較大范圍升溫和降溫速度的要求，爐襯結構為耐火纖維組合結構，耐火纖維折疊模塊。外壁溫升不高于環境溫度+50℃。

      爐車鋼結構：爐車鋼結構車架由二根縱梁和數根橫梁拼接而成，面輔厚鋼板，其剛性確保在滿負荷情況下不變形。由二臺蝸輪蝸桿減速機驅動，結構可靠、使用壽命長。

      耐火隔熱材料：臺車面為承重耐火層，采用特制的大塊澆注料成型塊，既保證了爐車的耐壓強度，又確保承重面的耐火強度，車邊磚采用異形澆注料成型塊。

      燃燒系統：本爐燃燒系統采用高速調溫自控燒嘴，高速調溫自控燒嘴系統由高速燒嘴、智能型燃燒控制器、大/小煤氣閥、空氣雙位調節閥、高壓點火器和火焰監測器組成。

      助燃供風：每臺爐采用離心高壓鼓風機一臺,風機進口配有電動調節蝶閥，空氣預熱器最高可將空氣預熱到300℃左右。

     天然氣：車間燃氣進氣要減壓。在總管上設有緊急關閉閥，燃氣流量孔板，燃氣流量，壓力自動檢測，確保生產安全，燃氣壓力，燃氣瞬時/累積耗量等參數均在上位機顯示并可操作。

     排煙系統：設有上排式鋼質煙囪，高出車間房頂～3m。采用上置式輻射式熱交換器,為提高煙囪及預熱器的使用壽命，確保使用壽命，排煙系統由爐壓自控系統和余熱回收系統組成。

     自控系統：全自動大型平移爐門臺車爐自控系統由溫度控制系統、燃燒控制系統、壓力自控系統、故障報警系統和動力控制系統等組成。溫度控制方式采用由控溫熱電偶、智能數顯溫控儀表（或計算機系統）、高速調溫自控燒嘴系統組成的閉環自控系統，按熱處理工藝曲線要求自動控制爐內的溫度。

     安全措施防火、防爆措施：

全自動大型平移爐門燃氣臺車爐采用了全纖維爐墻結構，骨架采用全鋼結構，不具有可燃性。在操作加熱時因爐體采取了密封措施，并自動控制爐內壓力，所以無跑、冒火現象。
